علائم خرابی استپر موتور؛ علت خاموش شدن، نوسان دور و بد کار کردن درجا

استپر موتور خودرو چیست و چه کاری انجام می‌دهد؟

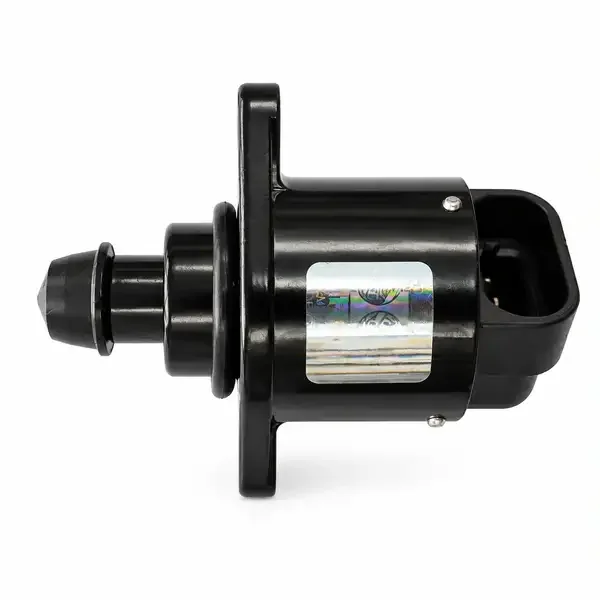

استپر موتور یا شیر کنترل دور آرام، عملگری است که در بسیاری از خودروهای دارای دریچه گاز سیمی، مقدار هوای عبوری از مسیر بای‌پس دریچه را تنظیم می‌کند. ECU با حرکت مرحله‌ای نوک استپر تلاش می‌کند دور موتور را در استارت سرد، حالت درجا و هنگام اضافه شدن بارهایی مانند کولر یا فرمان هیدرولیک پایدار نگه دارد.

همه خودروها استپر جداگانه ندارند. در خودروهای دارای دریچه گاز برقی، کنترل دور آرام معمولاً با موتور خود دریچه انجام می‌شود. بنابراین مشاهده علائمی مثل نوسان دور یا خاموش شدن درجا، به‌تنهایی ثابت نمی‌کند خودرو استپر دارد یا این قطعه خراب شده است.

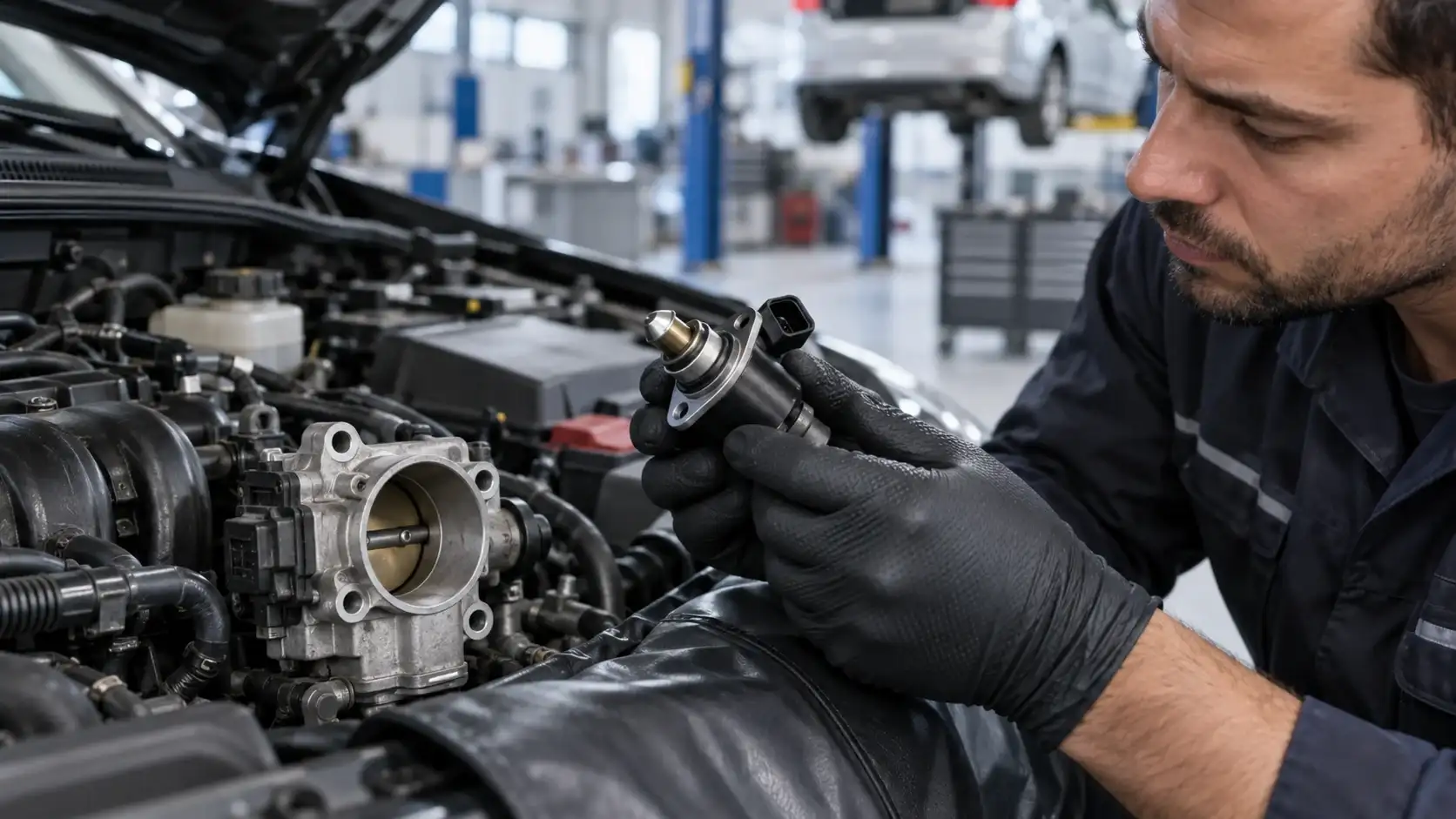

مهم‌ترین علائم خرابی استپر موتور

1. بالا و پایین شدن دور موتور در حالت درجا

نوسان دور آرام یکی از شناخته‌شده‌ترین نشانه‌های مرتبط با استپر است. اگر نوک استپر گیر کند، کانال بای‌پس کثیف باشد یا فرمان ECU به حرکت صحیح تبدیل نشود، دور موتور ممکن است بدون لمس پدال گاز بالا و پایین شود. با این حال نشتی منیفولد، ایراد سنسور MAP یا TPS، ضعف جرقه و فشار سوخت نامناسب هم می‌توانند همین علامت را ایجاد کنند.

2. بالا ماندن دور موتور پس از رها کردن گاز

وقتی پدال رها می‌شود، ECU باید هوای دور آرام را کنترل کند. باز ماندن مسیر استپر، گیرکردن نوک آن یا نصب نامناسب می‌تواند باعث شود دور موتور دیر پایین بیاید یا بالاتر از انتظار بماند. گیرکردن سیم گاز، کثیفی پولکی، نشتی هوا و گزارش نادرست TPS نیز باید کنار گذاشته شوند.

3. افت دور و خاموش شدن هنگام توقف

اگر مسیر هوای دور آرام بسته بماند، موتور ممکن است با برداشتن پا از روی گاز، گرفتن کلاچ یا رسیدن به تقاطع خاموش شود. در این شرایط خرابی استپر فقط یکی از احتمال‌هاست؛ وضعیت دریچه، نشتی هوا، بار اضافی کمپرسور کولر، جرقه، انژکتور و کمپرس موتور هم اهمیت دارند.

4. بد روشن شدن موتور سرد یا نیاز به کمی گاز

در استارت سرد، ECU معمولاً هوای بیشتری برای تثبیت دور درخواست می‌کند. استپری که حرکت نمی‌کند یا مجرای آن مسدود است ممکن است باعث شود خودرو بدون فشردن پدال روشن نماند. داده سنسور دمای آب، فشار سوخت و وضعیت جرقه نیز در همین مرحله اثرگذارند؛ بنابراین این نشانه اختصاصی استپر نیست.

5. افت شدید دور با روشن کردن کولر

اضافه شدن بار کمپرسور معمولاً افت کوتاه و محدود دور ایجاد می‌کند و ECU باید آن را جبران کند. اگر موتور می‌لرزد یا خاموش می‌شود، مسیر کنترل هوای دور آرام، فرمان ECU، وضعیت استپر، فشار کمپرسور و سامانه شارژ بررسی می‌شوند. یک افت لحظه‌ای کوچک لزوماً عیب محسوب نمی‌شود.

6. دیر تثبیت شدن دور موتور پس از استارت

رفت‌وبرگشت طولانی دور، مکث زیاد برای رسیدن به حالت پایدار یا تفاوت شدید بین استارت‌های مشابه می‌تواند با گیرکردن استپر یا رسوب مجرا سازگار باشد. دمای آب اشتباه، نشتی‌ای که با گرم شدن تغییر می‌کند و پاک شدن مقادیر تطبیقی ECU هم الگوی مشابهی می‌سازند.

7. گاز خوردن خودبه‌خودی در حالت درجا

باز ماندن مسیر هوا ممکن است دور را بدون فرمان راننده بالا ببرد، اما در چنین وضعیتی نباید بلافاصله استپر تعویض شود. ابتدا گیرکردن پدال یا سیم گاز، نشتی هوای ورودی، پولکی دریچه، TPS و در خودروهای برقی سامانه دریچه و پدال بررسی شوند.

8. روشن شدن چراغ چک و ثبت خطای دور آرام

ECU در بعضی خودروها می‌تواند اختلاف دور هدف و واقعی یا ایراد مدار کنترل دور آرام را تشخیص دهد. روشن شدن چراغ چک همراه با کدهای مرتبط مسیر عیب‌یابی را محدود می‌کند، اما هیچ کد خطایی به‌تنهایی ثابت نمی‌کند خود استپر خراب است.

9. تغییر نامنظم دور با مصرف‌کننده‌های برقی یا فرمان

هنگام روشن شدن چراغ‌ها، فن یا چرخاندن فرمان هیدرولیک ممکن است بار موتور تغییر کند. واکنش شدید یا ناپایدار می‌تواند نیاز به بررسی استپر و مسیر دور آرام را مطرح کند، ولی ضعف دینام، اتصال بدنه، باتری و فشار غیرعادی پمپ هیدرولیک نیز قابل بررسی‌اند.

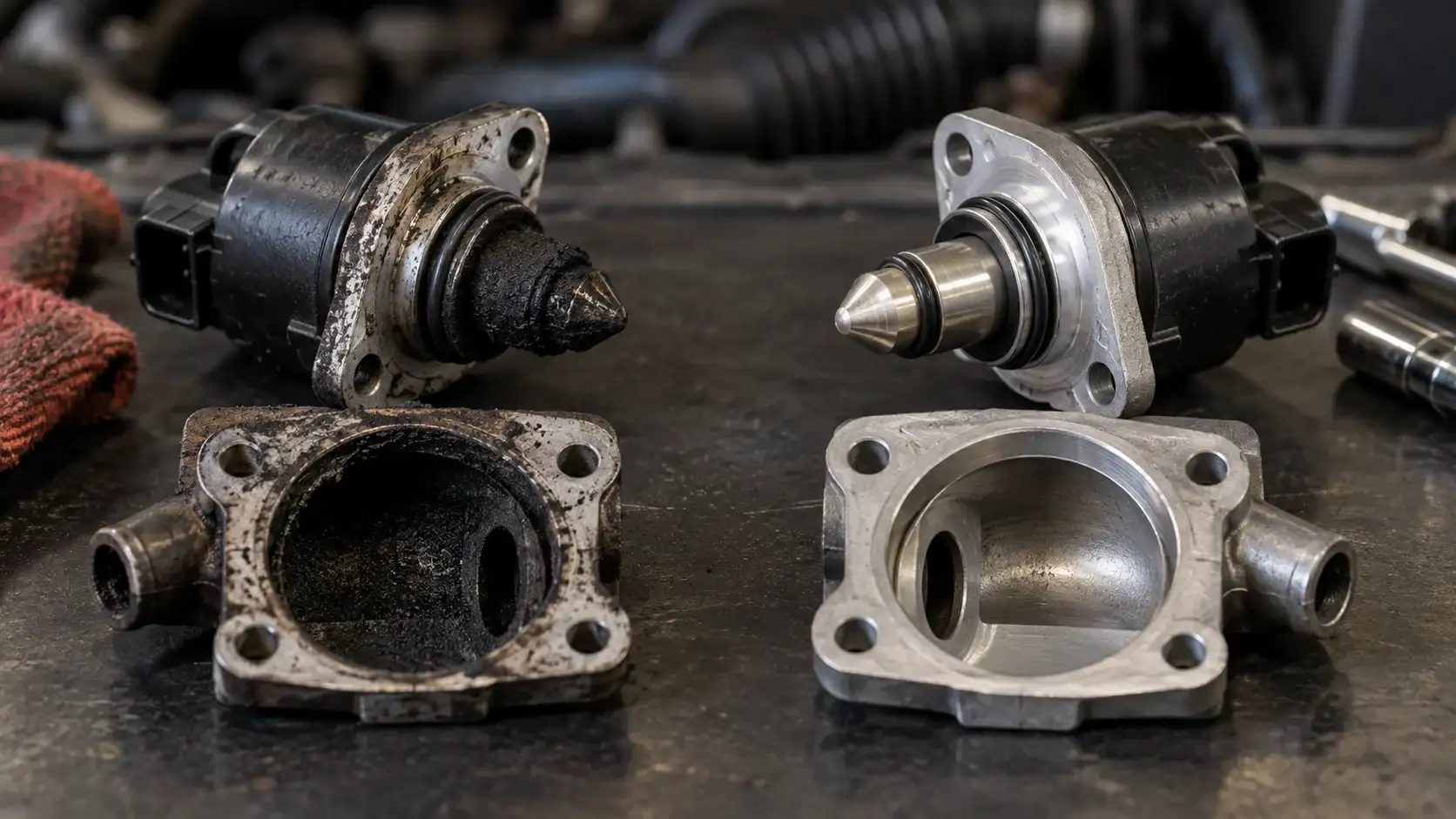

تفاوت استپر کثیف با استپر خراب چیست؟

در استپر کثیف، رسوب روی نوک قطعه یا دیواره کانال می‌تواند حرکت یا عبور هوا را محدود کند، در حالی که سیم‌پیچ‌ها و مکانیزم داخلی هنوز سالم‌اند. در این حالت تمیزکاری صحیح ممکن است عملکرد را برگرداند. استپر معیوب ممکن است سیم‌پیچ قطع یا اتصال کوتاه، گیر مکانیکی دائمی، لقی غیرعادی، آسیب سوکت یا نبود واکنش به فرمان کنترل‌شده داشته باشد.

ظاهر دوده‌گرفته فقط یک سرنخ است. قطعه‌ای که ظاهراً تمیز است ممکن است ایراد الکتریکی داشته باشد و قطعه‌ای که کمی رسوب دارد لزوماً خراب نیست. نتیجه باید با بررسی مدار، حرکت عملگر و رفتار دور موتور تأیید شود.

چگونه استپر موتور را بدون تعویض بی‌دلیل تست کنیم؟

1. نوع سامانه را مشخص کنید: ابتدا بررسی کنید خودرو واقعاً استپر جداگانه دارد یا دریچه گاز برقی کنترل دور آرام را انجام می‌دهد.
2. شرایط بروز علامت را ثبت کنید: سرد یا گرم بودن موتور، روشن بودن کولر، زمان قطع باتری و رفتار خودرو با رها کردن گاز را یادداشت کنید.
3. بازدید چشمی انجام دهید: سوکت، سیم‌ها، پایه‌ها، اورینگ، شیلنگ‌های خلأ و مجرای دریچه از نظر شلی، پارگی، خوردگی یا آلودگی بررسی شوند.
4. کدها و داده زنده را بخوانید: دور هدف و واقعی، وضعیت دریچه، دمای آب، فشار منیفولد، اصلاح سوخت و ولتاژ سیستم با اطلاعات تعمیراتی همان خودرو مقایسه شوند.
5. نشتی هوا را رد کنید: تست دود روش مناسبی برای یافتن نشتی‌های کوچک منیفولد، بوستر، شیلنگ‌ها و محل نصب استپر است.
6. مقاومت سیم‌پیچ‌ها را اندازه بگیرید: مقدار و جفت پایه‌ها بین مدل‌ها فرق دارد؛ اندازه‌گیری فقط با نقشه پایه‌ها و محدوده اعلام‌شده برای همان قطعه معنا دارد.
7. مدار را زیر بار بررسی کنید: پیوستگی ظاهری سیم کافی نیست. تغذیه، اتصال‌ها و افت ولتاژ مدار باید طبق نقشه برق همان ECU آزمون شوند.
8. عملگر را با ابزار مناسب فرمان دهید: اگر دیاگ و ECU قابلیت تست عملگر دارند، تغییر فرمان و واکنش دور یا حرکت استپر بررسی می‌شود. نبود واکنش زمانی به خرابی قطعه اشاره قوی‌تری دارد که مدار، نشتی و گیر مکانیکی قبلاً کنترل شده باشند.

وصل کردن مستقیم برق 12 ولت به پایه‌های ناشناخته، فشار دادن یا چرخاندن نوک استپر و باز کردن سوکت روی موتور روشن روش مطمئنی برای تشخیص نیست و می‌تواند به قطعه یا درایور ECU آسیب بزند.

آیا با جدا کردن سوکت استپر می‌توان خرابی را فهمید؟

تغییر رفتار موتور پس از جدا کردن سوکت ممکن است سرنخ ایجاد کند، اما تست قطعی نیست. جای فعلی نوک استپر، دمای موتور، راهبرد ECU و نشتی هوا روی نتیجه اثر دارند. علاوه بر آن، جدا کردن سوکت می‌تواند خطا ثبت کند. روش درست، خواندن داده‌ها، تست مدار و در صورت پشتیبانی، فرمان دادن کنترل‌شده با دیاگ است.

کدهای خطای رایج مرتبط با استپر موتور

معنای دقیق و روش تست هر کد باید در راهنمای تعمیراتی همان خودرو و ECU کنترل شود. کدهای عمومی یا مرتبطی که ممکن است در عیب‌یابی دیده شوند عبارت‌اند از:

• P0505: ایراد کلی سامانه کنترل دور آرام؛ استپر، مجرای هوا، نشتی، سیم‌کشی یا فرمان ECU می‌توانند دخیل باشند.
• P0506: دور آرام پایین‌تر از مقدار مورد انتظار؛ محدودیت هوا، رسوب، بار مکانیکی یا احتراق ناقص نیز مطرح‌اند.
• P0507: دور آرام بالاتر از مقدار مورد انتظار؛ نشتی هوا، باز ماندن مسیر یا تطبیق نادرست از احتمال‌ها هستند.
• P0511: ایراد مدار کنترل هوای دور آرام؛ سوکت، سیم‌ها، سیم‌پیچ و درایور مدار باید بررسی شوند.
• P1505، P1506 یا P1507: در برخی سازندگان برای کنترل دور آرام استفاده می‌شوند، اما تعریف آن‌ها سازنده‌محور است و ممکن است بین خودروها تفاوت داشته باشد.
• P0105 تا P0109: خطاهای MAP/BARO که می‌توانند با دور آرام ناپایدار همراه شوند و با خرابی استپر اشتباه شوند.
• P0115 تا P0119: خطاهای مدار سنسور دمای آب؛ داده دمای اشتباه می‌تواند فرمان دور آرام را تغییر دهد.
• P0120 تا P0124: خطاهای مدار موقعیت دریچه گاز یا پدال، بسته به طراحی سامانه.
• P0171 یا P0172: رقیق یا غنی بودن مخلوط که ممکن است از نشتی، سوخت‌رسانی یا اندازه‌گیری هوا ناشی شود.
• P0300 و P0301 تا P030x: میس‌فایر تصادفی یا سیلندر مشخص؛ لرزش ناشی از احتراق ناقص نباید با خرابی استپر اشتباه شود.

هشدار تشخیصی: کد خطا به‌تنهایی خرابی استپر موتور را ثابت نمی‌کند. حتی P0511 می‌تواند از قطع سیم، خرابی سوکت یا مشکل درایور ECU باشد و P0507 ممکن است صرفاً به علت نشتی هوا ثبت شود. پاک کردن کد بدون رفع علت، تعمیر محسوب نمی‌شود.

روش اصولی تمیز کردن استپر موتور

1. خودرو را خاموش کنید و اجازه دهید موتور خنک شود. درباره قطع باتری، دستور تعمیراتی همان خودرو را رعایت کنید.
2. محل قطعه و شیلنگ‌ها را پیش از باز کردن ثبت کنید و سوکت را از بدنه آن، نه از سیم‌ها، جدا کنید.
3. پیچ‌ها را یکنواخت باز کنید و مراقب اورینگ باشید. نوک استپر را فشار ندهید و نچرخانید.
4. رسوب روی نوک و کانال بای‌پس را با پاک‌کننده مناسب دریچه و پارچه بدون پرز تمیز کنید. حلال را داخل موتور الکتریکی استپر غوطه‌ور یا مستقیماً به آن تزریق نکنید.
5. قطعه و مجرا را خشک کنید. اورینگ ترک‌خورده، تخت یا متورم باید با نمونه سازگار جایگزین شود.
6. استپر را بدون اعمال فشار جانبی در محل بنشانید و پیچ‌ها را مطابق گشتاور و ترتیب توصیه‌شده ببندید.

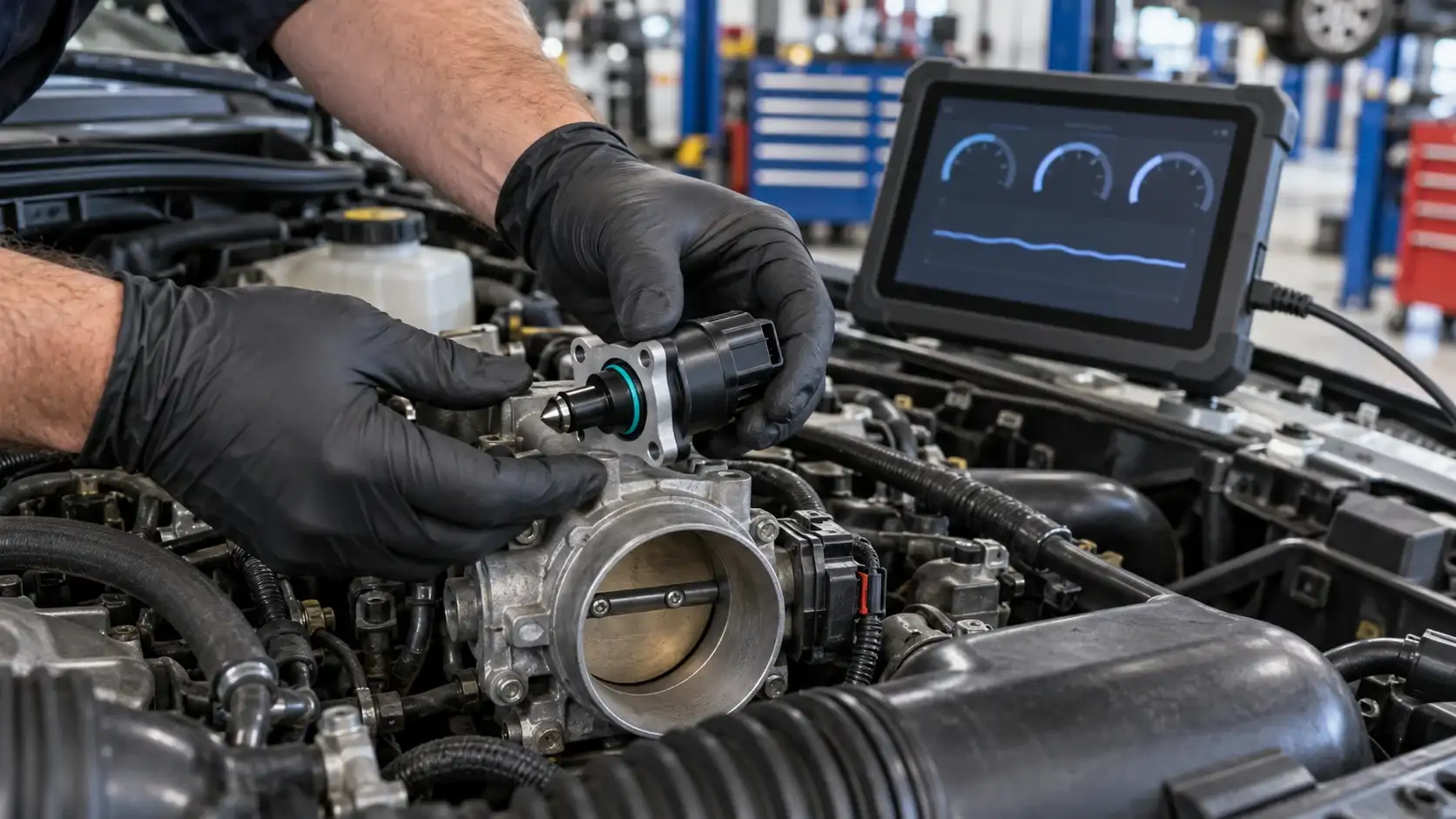

7. پس از نصب، نشتی و عملکرد در استارت سرد، حالت گرم و زیر بار کولر بررسی شود. اگر ECU نیاز دارد، فرایند یادگیری دور آرام مخصوص همان خودرو اجرا شود.

چه زمانی شست‌وشو کافی نیست و استپر باید تعویض شود؟

تعویض زمانی منطقی‌تر است که سیم‌پیچ یا مدار داخلی طبق مشخصات قطع یا اتصال کوتاه باشد، قطعه با وجود سلامت مدار به فرمان معتبر پاسخ ندهد، نوک یا بدنه آسیب فیزیکی داشته باشد، گیرکردن پس از تمیزکاری صحیح تکرار شود یا نتیجه تست عملگر و دستور تعمیراتی خرابی را تأیید کند. اگر علت اصلی نشتی هوا، سیم‌کشی یا ECU باشد، تعویض استپر مشکل را حل نخواهد کرد.

راهنمای انتخاب استپر موتور سازگار

شباهت ظاهری برای خرید کافی نیست. شماره فنی، شکل و طول نوک، تعداد و جهت پایه‌های سوکت، محل پیچ‌ها، دریچه گاز، موتور و ECU باید تطبیق داده شوند. حتی در یک نام خودروی مشترک ممکن است با تغییر سال، تیپ یا ECU قطعه متفاوتی استفاده شده باشد.

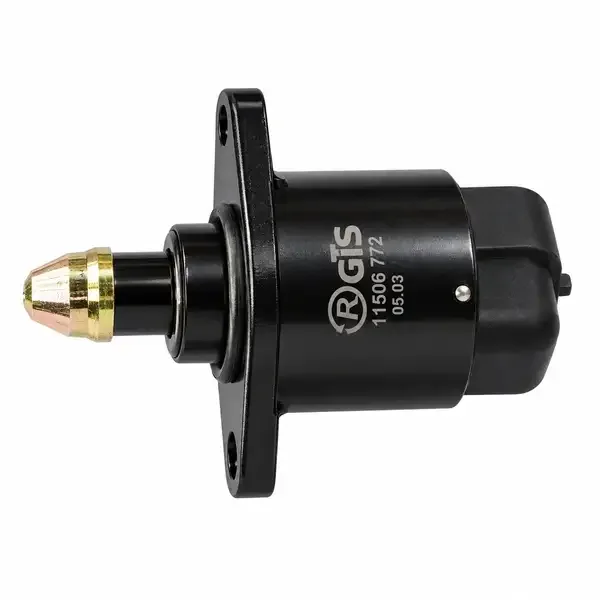

• استپر موتور سامفر شماره فنی 1011506 در صفحه محصول برای پژو 405، پژو پارس و سمند با موتور XU7 ثبت شده است؛ مدل ECU در آن صفحه ثبت نشده و باید جداگانه تطبیق داده شود.

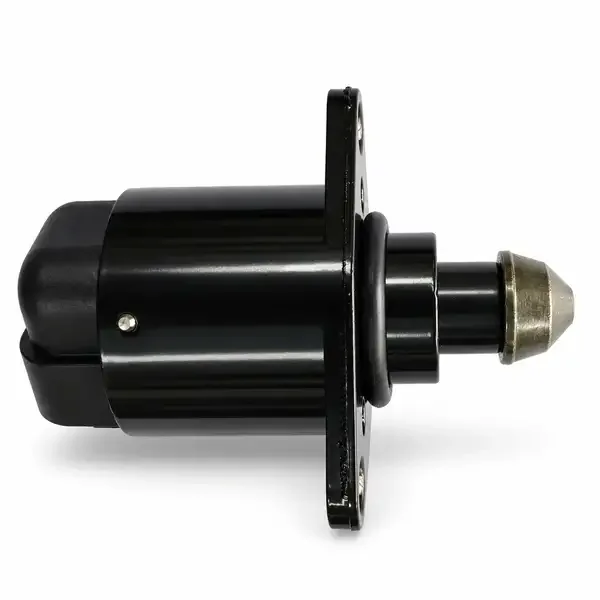

• استپر موتور پژو 206 سامفر شماره فنی 1021507 برای پژو 206 ثبت شده است؛ چون موتور و ECU صفحه مشخص نشده‌اند، سازگاری باید پیش از سفارش استعلام شود.

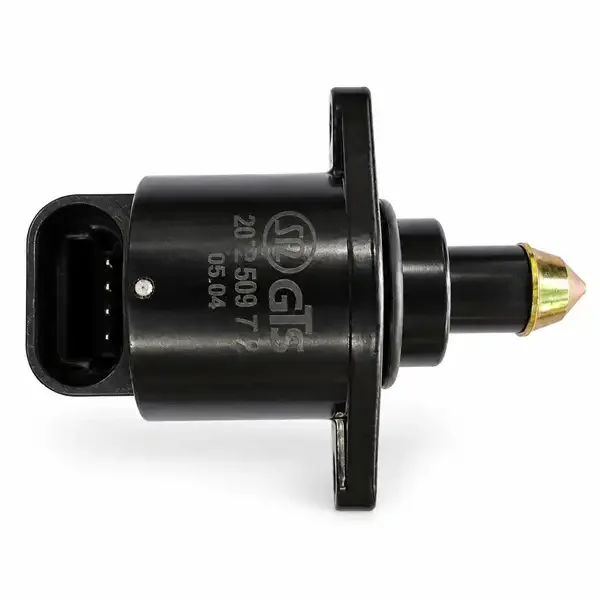

• استپر موتور پراید و پیکان سامفر شماره فنی 2071509 در صفحه محصول برای پراید و پیکان و موتور M13 ثبت شده است؛ اطلاعات ECU ثبت نشده و ذکر نام خودرو جایگزین تطبیق فنی نیست.

علت خرابی زودهنگام استپر موتور چیست؟

• تجمع بخار روغن و رسوب در مسیر هوای دور آرام
• ورود رطوبت یا پاک‌کننده به بخش الکتریکی
• فشار دادن یا چرخاندن دستی نوک استپر
• نصب با اورینگ نامناسب یا پیچ‌های ناهماهنگ
• سوکت شل، سیم‌کشی معیوب یا نوسان ولتاژ
• استفاده از قطعه ناسازگار با دریچه، موتور یا ECU
• برطرف نکردن علت تولید رسوب یا نشتی مسیر هوا

پرسش‌های متداول درباره استپر موتور

آیا خرابی استپر باعث روشن نشدن ماشین می‌شود؟

استپر بسته یا مسیر کاملاً مسدود می‌تواند روشن ماندن موتور بدون فشردن گاز را دشوار کند، اما روشن نشدن دلایل مهم دیگری مانند جرقه، سوخت، سنسور دور موتور و ایموبلایزر دارد. تشخیص باید مرحله‌ای باشد.

آیا استپر خراب مصرف سوخت را بالا می‌برد؟

اگر دور آرام بالا بماند یا کنترل هوا مختل شود، مصرف در حالت توقف ممکن است بیشتر شود؛ با این حال افزایش مصرف نشانه اختصاصی استپر نیست و سنسور اکسیژن، MAP، دمای آب، انژکتور و سبک رانندگی نیز مؤثرند.

آیا بعد از تعویض استپر باید دیاگ زد؟

بستگی به خودرو و ECU دارد. بعضی سامانه‌ها رویه یادگیری یا پاک‌کردن مقادیر تطبیقی مشخصی دارند و بعضی با چرخه کاری معین سازگار می‌شوند. دستور همان ECU باید رعایت شود.

آیا می‌توان نوک استپر را با دست تنظیم کرد؟

معمولاً نباید نوک استپر را با فشار یا چرخاندن دستی جابه‌جا کرد؛ این کار ممکن است به مکانیزم داخلی یا موقعیت آن آسیب بزند. روش نصب سازنده معیار است.

جمع‌بندی

نوسان یا بالا ماندن دور، خاموش شدن هنگام رها کردن گاز، بد روشن شدن سرد و افت دور با کولر از علائمی هستند که می‌توانند استپر موتور و مسیر هوای دور آرام را مطرح کنند. با این حال نشتی هوا، کثیفی دریچه، TPS، MAP، دمای آب، جرقه، سوخت و ولتاژ می‌توانند دقیقاً همین نشانه‌ها را بسازند. بهترین مسیر، تشخیص نوع سامانه، خواندن کد و داده زنده، تست نشتی و مدار، تمیزکاری صحیح و سپس تصمیم برای تعویض است. کد خطا یا ظاهر قطعه به‌تنهایی دلیل کافی برای خرید استپر جدید نیست.
