علائم خرابی کوئل خودرو؛ 8 نشانه + روش تشخیص کوئل معیوب

کوئل خودرو چه کاری انجام می‌دهد و خرابی آن چرا مهم است؟

کوئل یک مبدل ولتاژ در سامانه جرقه‌زنی موتور بنزینی است. این قطعه انرژی برق را در سیم‌پیچ خود ذخیره می‌کند و با فرمان ECU یا ماژول جرقه، ولتاژ بالای لازم برای ایجاد جرقه در شمع را می‌سازد. اگر انرژی جرقه کم شود یا مدار کوئل قطع‌ووصلی داشته باشد، احتراق یک یا چند سیلندر ناقص می‌شود.

لرزش، ریپ زدن و چراغ چک از نشانه‌های مهم‌اند، اما هیچ‌کدام فقط مخصوص کوئل نیستند. شمع فرسوده، بوت یا وایر آسیب‌دیده، انژکتور، افت کمپرس، نشتی هوا، فشار سوخت نامناسب و حتی تغذیه برقی ضعیف می‌توانند علائمی مشابه ایجاد کنند. به همین دلیل، تشخیص درست باید بر پایه کدها، داده زنده و آزمون مدار باشد؛ نه تعویض آزمایشی قطعه.

انواع کوئل خودرو

شکل و روش کنترل کوئل به طراحی موتور و ECU بستگی دارد. شناخت نوع سامانه برای تست و خرید قطعه ضروری است:

• کوئل تکی با دلکو: یک کوئل ولتاژ بالا را به دلکو می‌فرستد و دلکو آن را میان سیلندرها توزیع می‌کند.
• کوئل دوبل یا پک: هر خروجی معمولاً دو شمع را در سامانه جرقه هم‌زمان تغذیه می‌کند؛ خرابی یک مسیر ممکن است دو سیلندر جفت را تحت‌تأثیر قرار دهد.
• کوئل ردیفی: چند مسیر کوئل در یک بدنه مشترک قرار دارند و مستقیماً یا با بوت به شمع‌ها متصل می‌شوند.
• کوئل مدادی یا Coil-on-Plug: روی هر شمع یک کوئل جدا نصب می‌شود. این ساختار امکان مقایسه یا جابه‌جایی کنترل‌شده بین سیلندرها را در بعضی موتورها فراهم می‌کند.

وجود یا نبود طبقه قدرت داخلی، تعداد پین، ترتیب پایه‌ها، مقاومت و آرایش خروجی در مدل‌ها متفاوت است. بنابراین ظاهر شبیه یا تعداد پین یکسان، سازگاری را ثابت نمی‌کند.

8 نشانه مهم خرابی کوئل خودرو

1. لرزش و بد کار کردن موتور در حالت درجا

اگر جرقه یک سیلندر ضعیف یا قطع شود، موتور درجا ناصاف کار می‌کند و لرزش به اتاق منتقل می‌شود. در کوئل دوبل ممکن است دو سیلندر جفت دچار مشکل شوند و افت کارکرد شدیدتر باشد. بااین‌حال، خرابی پایه موتور، انژکتور یا افت کمپرس نیز می‌تواند لرزش ایجاد کند.

2. ریپ زدن هنگام گاز دادن یا سربالایی

فشار داخل سیلندر زیر بار افزایش می‌یابد و برای عبور جرقه از دهانه شمع به ولتاژ بیشتری نیاز است. یک کوئل ضعیف ممکن است در دور آرام عادی به نظر برسد اما هنگام شتاب‌گیری، روشن بودن کولر یا سربالایی ریپ بزند. فاصله زیاد دهانه شمع و بوت یا وایر معیوب نیز همین الگو را ایجاد می‌کنند.

3. روشن یا چشمک‌زن شدن چراغ چک

ECU می‌تواند تغییرات سرعت میل‌لنگ ناشی از میس‌فایر را تشخیص دهد و کدهایی مانند P0301 را ثبت کند. چشمک زدن چراغ چک معمولاً هشدار میس‌فایر شدید و فعال است؛ ادامه رانندگی می‌تواند سوخت نسوخته را وارد کاتالیزور کند و باعث داغی و آسیب آن شود. در این حالت بار موتور را کم کنید و در محل امن توقف کنید.

4. افت شتاب و کاهش توان

احتراق ناقص باعث می‌شود بخشی از توان موتور تولید نشود. ممکن است خودرو در شروع حرکت سنگین باشد، در دور بالا کشش نداشته باشد یا ECU برای حفاظت، عملکرد موتور را محدود کند. افت فشار سوخت، گرفتگی اگزوز و خطای سنسورهای هوا نیز باید در نظر گرفته شوند.

5. افزایش مصرف سوخت و بوی بنزین

با ناقص شدن احتراق، راننده برای دریافت توان بیشتر پدال را بیشتر فشار می‌دهد و مصرف بالا می‌رود. بنزین نسوخته نیز ممکن است بوی خام از اگزوز ایجاد کند. بوی بنزین در محفظه موتور یا اطراف باک را به کوئل نسبت ندهید؛ این بو می‌تواند نشتی سوخت و مسئله‌ای ایمنی باشد.

6. بد روشن شدن یا روشن نشدن موتور

خرابی یک کوئل مدادی معمولاً موتور چندسیلندر را کاملاً از روشن شدن بازنمی‌دارد، اما استارت را سخت و کارکرد را ناصاف می‌کند. قطع تغذیه مشترک کوئل‌ها، خرابی کوئل یکپارچه یا ایراد کوئل تکی در سامانه دلکو می‌تواند باعث روشن نشدن کامل موتور شود. پیش از متهم کردن کوئل باید وجود دور موتور، پاشش سوخت و برق ECU نیز بررسی شود.

7. خاموشی یا میس‌فایر پس از گرم شدن

شکست عایق داخلی یا اتصال الکتریکی معیوب ممکن است با افزایش دما ظاهر شود و پس از سرد شدن موقتاً ناپدید شود. این رفتار یک سرنخ است، اما سنسور دور موتور، رله، پمپ بنزین و اتصالات نیز می‌توانند به دما حساس باشند. ثبت داده در لحظه بروز عیب اهمیت زیادی دارد.

8. صدای پت‌پت اگزوز، لرزش و دوده غیرعادی

احتراق ناقص می‌تواند صدای نامنظم اگزوز و لرزش ایجاد کند. دوده زیاد یا شمع خیس ممکن است دیده شود، ولی مخلوط غنی، انژکتور چکه‌کن یا مشکل سنسورها نیز چنین اثری دارند. وضعیت همه شمع‌ها را با هم مقایسه کنید؛ تفاوت یک سیلندر از تغییر مشابه در همه سیلندرها معنی‌دارتر است.

چگونه خرابی کوئل را از شمع، وایر و انژکتور تشخیص دهیم؟

• اگر خطا با جابه‌جایی کوئل به سیلندر دیگر منتقل شود: کوئل مظنون اصلی است، مشروط به اینکه جابه‌جایی در آن موتور مجاز و کوئل‌ها هم‌نوع باشند.
• اگر خطا با جابه‌جایی شمع منتقل شود: شمع یا وضعیت همان شمع در اولویت بررسی است.
• اگر جرقه مناسب است اما میس‌فایر باقی می‌ماند: پالس و عملکرد انژکتور، نشتی هوا و کمپرس بررسی شوند.
• اگر دو سیلندر جفت هم‌زمان خطا دارند: مسیر مشترک کوئل دوبل، تغذیه، فرمان یا سیم‌کشی می‌تواند مطرح باشد؛ ترتیب جفت‌ها در هر موتور باید از نقشه همان خودرو مشخص شود.
• اگر در چاهک شمع روغن یا آب وجود دارد: قبل از نصب قطعه جدید، منشأ نشتی یا ورود رطوبت رفع و عایق‌ها بررسی شوند.

برای موتورهای دارای وایر، مقاومت، ترک، سوختگی و نشتی عایق باید مطابق دستور تعمیراتی بررسی شود. صفحه وایر شمع IRCA با شماره فنی 24200450 فقط برای پژو 405، سمند و پژو پارس با موتور XU7 ثبت شده است. طول شاخه‌ها، نوع دو سر و ترتیب سیلندر باید دقیق تطبیق داده شود.

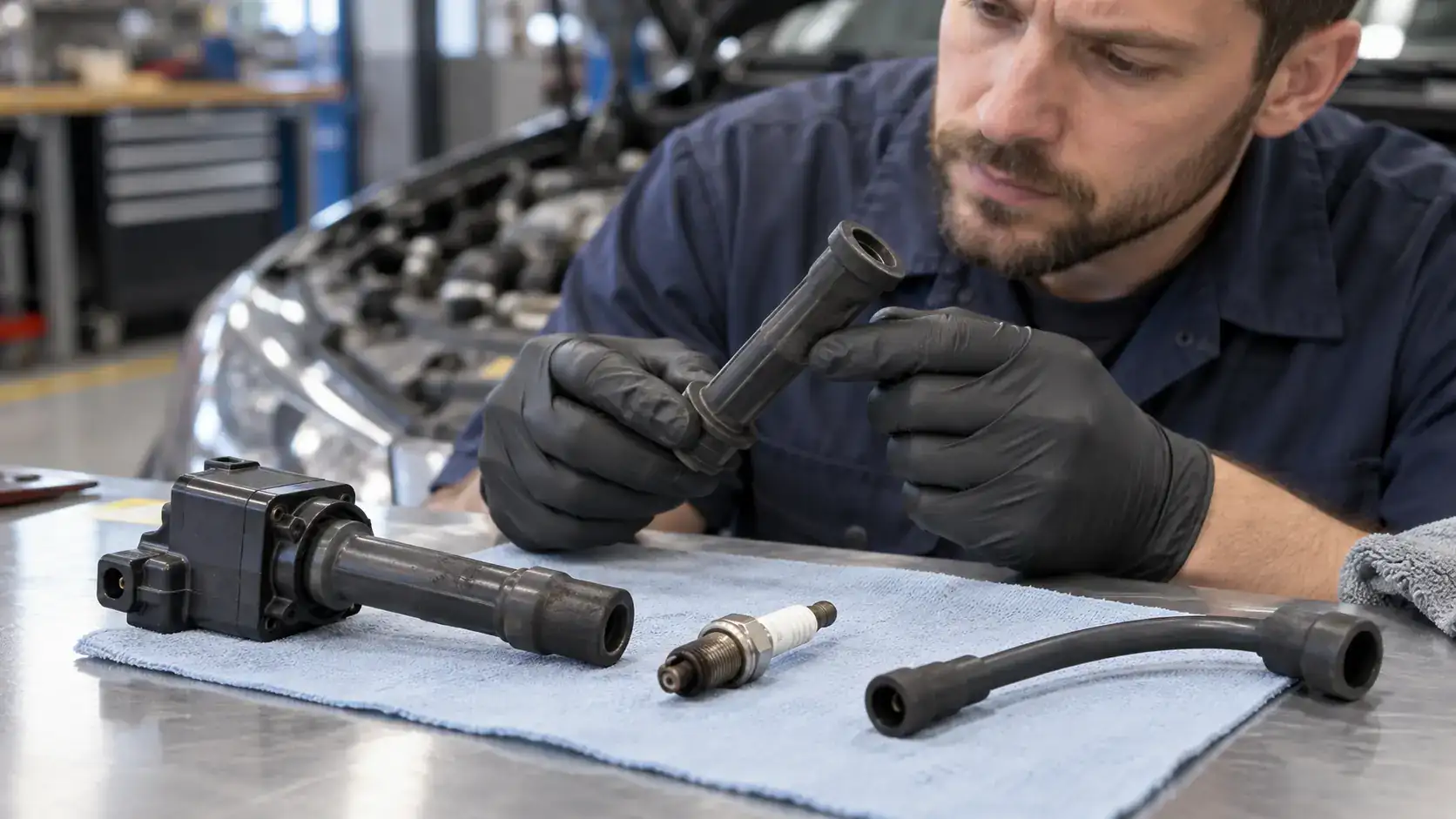

بوت کوئل؛ قطعه‌ای که با خرابی کوئل اشتباه می‌شود

بوت، مسیر ولتاژ بالا را از کوئل تا سر شمع عایق می‌کند. ترک، سخت‌شدن لاستیک، رد کربن، خرابی فنر داخلی یا آلودگی چاهک می‌تواند جرقه را به بدنه نشت دهد. در این حالت ممکن است خود کوئل سالم باشد. برای نمونه، بوت کوئل سمند EF7 ایران کاربراتور با شماره فنی 24200458 برای سمند EF7 ثبت شده است. طول، قطر، فنر، عمق چاهک و مدل کوئل باید با قطعه قبلی تطبیق داده شوند.

کدهای خطای رایج مرتبط با کوئل و میس‌فایر

نام‌گذاری مدار و تعداد سیلندرها با نوع موتور تفاوت دارد، اما کدهای عمومی زیر از سرنخ‌های رایج‌اند:

• P0300: میس‌فایر تصادفی یا چندگانه تشخیص داده شده است.
• P0301 تا P0304: میس‌فایر در سیلندرهای 1 تا 4؛ در موتورهای دیگر دامنه کد می‌تواند ادامه داشته باشد.
• P0350: ایراد عمومی مدار اولیه یا ثانویه کوئل.
• P0351 تا P0354: ایراد مدار اولیه/ثانویه کوئل‌های A تا D؛ حرف کوئل الزاماً با شماره سیلندر یکسان نیست و باید از نقشه خودرو بررسی شود.
• P2300 تا P2312: خانواده‌ای از کدهای مدار اولیه یا ثانویه کوئل در برخی خودروها؛ تعریف دقیق هر کد باید از مستندات همان ECU خوانده شود.
• P0316: میس‌فایر در شروع کار موتور در برخی سامانه‌ها.
• P1300 و کدهای سازنده: ممکن است به جرقه یا میس‌فایر مربوط باشند، اما معنی آن‌ها عمومی نیست و به سازنده وابسته است.

کد خطا به‌تنهایی خرابی کوئل را ثابت نمی‌کند. P0351 ممکن است از تغذیه، اتصال بدنه، سیم فرمان، سوکت، ECU یا خود کوئل باشد. P0301 نیز می‌تواند ناشی از شمع، بوت، وایر، انژکتور، نشتی هوا یا کمپرس باشد. فریزفریم، شمارنده میس‌فایر و آزمون مدار باید قبل از تعویض قطعه بررسی شوند.

روش اصولی تست کوئل خودرو

1. کدها و فریزفریم را ثبت کنید: پیش از پاک کردن خطا، دور موتور، بار، دما و شرایط رخداد را ذخیره کنید.
2. شمارنده میس‌فایر را ببینید: مشخص کنید مشکل روی یک سیلندر، دو سیلندر جفت یا همه سیلندرهاست و در چه دور و باری بیشتر می‌شود.
3. بازرسی چشمی انجام دهید: ترک بدنه، رد کربن، سوختگی سوکت، روغن یا آب چاهک و وضعیت شمع و بوت بررسی شود.
4. شمع را ارزیابی کنید: کد، پایه، درجه حرارتی و فاصله دهانه باید مطابق موتور باشد. دهانه بیش از حد، فشار کاری کوئل را بالا می‌برد.
5. در صورت مجاز بودن جابه‌جایی کنید: در کوئل‌های مدادی همسان، کوئل مظنون را با سیلندر سالم جابه‌جا و انتقال میس‌فایر را بررسی کنید. روی کوئل ردیفی یا سامانه‌های متفاوت این روش قابل‌اجرا نیست.
6. برق و فرمان را اندازه بگیرید: تغذیه، اتصال بدنه و پالس فرمان با نقشه و ابزار مناسب بررسی شوند. اتصال چراغ آزمایش نامناسب به سیم فرمان ECU می‌تواند آسیب ایجاد کند.
7. از تستر جرقه و اسیلوسکوپ استفاده کنید: ابزار استاندارد اجازه می‌دهد قدرت جرقه، زمان شارژ و شکل موج جریان اولیه بررسی شود. عدد مرجع باید از دستور تعمیراتی همان خودرو گرفته شود.
8. پس از تعمیر بازآزمایی کنید: خطاها پاک و خودرو در شرایط مشابه بارگذاری شود؛ بازگشت میس‌فایر و داده‌ها دوباره کنترل شوند.

آیا می‌توان کوئل را با مولتی‌متر تست کرد؟

در کوئل‌های ساده قدیمی می‌توان مقاومت سیم‌پیچ اولیه و ثانویه را با مقادیر مرجع مقایسه کرد، اما این تست محدودیت دارد. کوئل ممکن است در حالت سرد مقاومت عادی داشته باشد و فقط زیر بار یا در دمای بالا قطع شود. در کوئل‌های دارای درایور داخلی نیز اندازه‌گیری مقاومت بدون نقشه ممکن است بی‌معنی یا آسیب‌زا باشد. بنابراین هیچ عدد مقاومت عمومی برای همه کوئل‌ها وجود ندارد.

کارهایی که برای تست کوئل نباید انجام دهید

• وایر یا کوئل را با دست و در حالت روشن جدا نکنید؛ ولتاژ بالا خطر شوک و آسیب الکترونیکی دارد.
• جرقه را کنار بنزین، بخار سوخت یا نشتی آزمایش نکنید.
• خروجی ولتاژ بالا را بدون مسیر تخلیه مناسب رها نکنید؛ ممکن است عایق داخلی کوئل یا ECU آسیب ببیند.
• سیم فرمان ECU را با اتصال مستقیم به مثبت یا منفی آزمایش نکنید.
• با چراغ چک چشمک‌زن به رانندگی ادامه ندهید؛ خطر آسیب کاتالیزور وجود دارد.

دلایل سوختن یا خرابی زودهنگام کوئل

• شمع فرسوده، دهانه بیش از حد یا شمع با مشخصات نامناسب
• بوت یا وایر معیوب و افزایش مقاومت مسیر ولتاژ بالا
• روغن و آب در چاهک شمع یا رد کربن روی عایق
• گرمای زیاد موتور و تهویه نامناسب اطراف کوئل
• ولتاژ شارژ بیش از حد، اتصال بدنه ضعیف یا نوسان برق
• سوکت شل، پایه داغ‌شده یا سیم‌کشی آسیب‌دیده
• قطعه نامتناسب با ECU و آرایش جرقه موتور

اگر علت زمینه‌ای رفع نشود، کوئل جدید نیز ممکن است زود خراب شود. برای موتور TU5، صفحه شمع بوش پایه‌بلند FR8SC+42 خودروهای ثبت‌شده و مشخصات فنی را نشان می‌دهد. حتی در این موارد نیز کد کامل، رزوه، رنج حرارتی، دهانه و توصیه سازنده خودرو باید پیش از خرید تطبیق داده شود.

راهنمای انتخاب کوئل جایگزین

کوئل جایگزین باید از نظر شماره فنی، تعداد پین و ترتیب آن‌ها، نوع سوکت، تعداد خروجی، شکل پایه، وجود یا نبود درایور داخلی، موتور و ECU با نمونه اصلی تطبیق داشته باشد. صفحه کویل CVT بهرام الکترونیک با شماره فنی TN29618505 یک نمونه محصول ثبت‌شده است؛ چون خودرو، موتور یا ECU از عنوان صفحه به‌تنهایی قابل استنتاج نیست، سازگاری آن باید پیش از سفارش از مشخصات قطعه قبلی و اطلاعات فنی خودرو تأیید شود.

آیا باید همه کوئل‌ها را با هم تعویض کرد؟

در سامانه کوئل مدادی، خرابی تأییدشده یک کوئل الزاماً تعویض همه را ایجاب نمی‌کند. سن، کارکرد، وضعیت سایر کوئل‌ها، هزینه دسترسی و دستور سازنده در تصمیم مؤثرند. در کوئل ردیفی یا پک یکپارچه، واحد کامل تعویض می‌شود. در هر دو حالت شمع‌ها، بوت‌ها و علت اضافه‌بار باید بررسی شوند.

پرسش‌های پرتکرار

آیا کوئل خراب همیشه چراغ چک را روشن می‌کند؟

خیر. ایراد لحظه‌ای یا ضعیف ممکن است هنوز به آستانه ثبت کد نرسیده باشد. در این حالت آزمون زیر بار و ثبت شمارنده میس‌فایر کمک‌کننده است.

آیا کوئل ضعیف باعث افزایش مصرف می‌شود؟

بله، احتراق ناقص می‌تواند مصرف را بالا ببرد، اما افزایش مصرف به‌تنهایی دلیل خرابی کوئل نیست. سنسورهای هوا و دما، فشار سوخت، انژکتور و شرایط رانندگی نیز مؤثرند.

چرا کوئل در هوای مرطوب بیشتر مشکل نشان می‌دهد؟

رطوبت مسیر نشتی ولتاژ را روی بوت، وایر یا عایق ترک‌خورده آسان‌تر می‌کند. پاک کردن رطوبت بدون رفع ترک یا آب‌بندی، راه‌حل پایدار نیست.

کوئل خراب می‌تواند به کاتالیزور آسیب بزند؟

اگر میس‌فایر شدید باشد، سوخت نسوخته ممکن است در کاتالیزور بسوزد و دمای آن را بالا ببرد. چراغ چک چشمک‌زن را جدی بگیرید و ادامه رانندگی را محدود کنید.

جمع‌بندی

علائم خرابی کوئل شامل لرزش درجا، ریپ زیر بار، چراغ چک، افت توان، افزایش مصرف، بد روشن شدن و میس‌فایر وابسته به دماست؛ اما این نشانه‌ها قطعی نیستند. بهترین تشخیص از ترکیب کد و فریزفریم، شمارنده میس‌فایر، بررسی شمع و بوت، جابه‌جایی کنترل‌شده در کوئل‌های همسان و تست تغذیه و شکل موج به دست می‌آید. پیش از خرید نیز شماره فنی، موتور، سوکت و ECU را دقیق تطبیق دهید تا هم مشکل واقعی حل شود و هم کوئل جدید در معرض همان علت قبلی قرار نگیرد.
