سنسور اکسیژن چه کاری انجام می‌دهد؟
سنسور اکسیژن یا سنسور لامبدا مقدار اکسیژن باقی‌مانده در گازهای خروجی موتور را اندازه می‌گیرد و نتیجه را به ECU می‌فرستد. ECU با کمک این داده، مدت پاشش سوخت را اصلاح می‌کند تا مخلوط هوا و سوخت در شرایط مناسب‌تری بسوزد. به همین دلیل، عملکرد درست این سنسور بر مصرف سوخت، آلایندگی و کیفیت کارکرد موتور اثر دارد.
در بسیاری از خودروها یک سنسور پیش از کاتالیزور و یک سنسور پس از آن نصب شده است. سنسور بالادست یا Sensor 1 معمولاً نقش پررنگ‌تری در اصلاح مخلوط سوخت دارد؛ سنسور پایین‌دست یا Sensor 2 بیشتر برای پایش عملکرد کاتالیزور به‌کار می‌رود. خرابی این دو الزاماً علائم یکسانی ایجاد نمی‌کند.
نکته مهم: روشن شدن چراغ چک یا ثبت کد مرتبط با اکسیژن، به‌تنهایی خرابی خود سنسور را ثابت نمی‌کند. نشتی هوا یا اگزوز، احتراق ناقص، فشار نامناسب سوخت، خرابی انژکتور، آلودگی سنسور، قطعی سیم و حتی ایراد کاتالیزور می‌تواند نتیجه‌ای شبیه خرابی سنسور ایجاد کند.
9 علامت رایج خرابی سنسور اکسیژن
1. روشن شدن چراغ چک
رایج‌ترین نشانه، روشن شدن چراغ چک و ذخیره شدن یک کد خطا در ECU است. کد ممکن است به مدار سنسور، ولتاژ پایین یا بالا، کندی پاسخ، نبود فعالیت یا گرم‌کن سنسور مربوط باشد. بااین‌حال، پیش از تعویض باید سوکت، سیم‌کشی، تغذیه گرم‌کن و نشتی مسیر اگزوز نیز بررسی شود.
2. افزایش مصرف سوخت
اگر سنسور بالادست اطلاعات کند یا نادرست بفرستد، ECU ممکن است مخلوط را بیش از حد غنی یا رقیق اصلاح کند. یکی از پیامدهای احتمالی، افزایش مصرف بنزین است. بهتر است مصرف در چند باک و شرایط رانندگی مشابه مقایسه شود؛ ترافیک، باد لاستیک، شمع، ترموستات و انژکتور نیز بر مصرف اثر دارند.
3. نوسان دور موتور یا کارکرد ناصاف درجا
اصلاح پی‌درپی و نامناسب سوخت می‌تواند باعث نوسان دور آرام، لرزش یا کارکرد ناصاف موتور شود. این علامت اختصاصی سنسور اکسیژن نیست و باید هم‌زمان نشتی منیفولد، استپر یا دریچه گاز، شمع، کوئل و انژکتورها بررسی شوند.
4. مکث و افت شتاب
کندی پاسخ سنسور بالادست یا اشتباه در تشخیص غنی و رقیق بودن مخلوط می‌تواند پاسخ موتور به پدال گاز را ضعیف کند. اگر افت شتاب فقط زیر بار یا در دور مشخص رخ می‌دهد، فشار سوخت، جرقه، مسیر هوا و کاتالیزور نیز در فهرست بررسی قرار می‌گیرند.
5. بوی تند بنزین یا بوی غیرعادی اگزوز
غنی شدن مخلوط می‌تواند بوی بنزین نسوخته را در خروجی اگزوز بیشتر کند و گاهی با دوده تیره همراه باشد. این وضعیت ممکن است به انژکتور نشتی‌دار، فشار سوخت بالا، احتراق ناقص یا سنسورهای دیگر نیز مربوط باشد. اگر بوی سوخت خام شدید است، خودرو را در فضای بسته روشن نگه ندارید و نشتی سوخت را فوری بررسی کنید.
6. افزایش آلایندگی و رد شدن در آزمون آلایندگی
سنسور اکسیژن بخشی از سامانه کنترل سوخت و آلایندگی است. پاسخ کند یا داده نادرست آن می‌تواند مقدار مونوکسیدکربن و هیدروکربن‌های نسوخته را افزایش دهد. خرابی کاتالیزور، میس‌فایر، روغن‌سوزی و تنظیم نبودن موتور هم می‌توانند باعث رد شدن آزمون شوند.
7. ریپ زدن، کپ کردن یا خاموش شدن در موارد شدید
اگر اصلاح سوخت به‌شدت از محدوده مناسب خارج شود، موتور ممکن است ریپ بزند، کپ کند یا در دور آرام خاموش شود. این نشانه معمولاً نیازمند عیب‌یابی هم‌زمان جرقه، سوخت و هوای ورودی است و نباید مستقیماً به سنسور اکسیژن نسبت داده شود.
8. تغییر غیرعادی داده‌های اصلاح سوخت
در داده زنده دیاگ، اصلاح کوتاه‌مدت و بلندمدت سوخت با نام‌های STFT و LTFT نمایش داده می‌شود. مثبت یا منفی شدن غیرعادی این مقادیر می‌تواند نشانه تلاش ECU برای جبران مخلوط رقیق یا غنی باشد. عدد قابل قبول برای همه خودروها یکسان نیست و باید همراه با دمای موتور، بار، دور موتور و مشخصات ECU تفسیر شود.
9. بازگشت سریع خطا پس از پاک کردن
اگر خطای مدار، گرم‌کن یا پاسخ سنسور پس از پاک شدن و تکمیل شرایط تست دوباره ثبت شود، ایراد فعال وجود دارد. پاک کردن کد بدون رفع علت، تعمیر محسوب نمی‌شود. کد بازگشتی باید با Freeze Frame، داده زنده و آزمون سیم‌کشی بررسی شود.
علائم سنسور اکسیژن بالا و پایین چه تفاوتی دارند؟
سنسور بالادست در بیشتر سامانه‌ها مستقیماً در بازخورد کنترل سوخت نقش دارد؛ بنابراین کندی یا خطای آن بیشتر می‌تواند با افزایش مصرف، نوسان دور، افت پاسخ موتور و تغییر Fuel Trim همراه شود. سنسور پایین‌دست معمولاً وضعیت گاز خروجی پس از کاتالیزور را پایش می‌کند و خرابی آن ممکن است بیشتر با چراغ چک و خطاهای مدار یا پایش کاتالیزور دیده شود.
این یک قاعده عمومی است، نه نسخه قطعی برای همه خودروها. تعداد سنسورها، نوع باریک‌باند یا پهن‌باند، راهبرد ECU و محل نصب در خودروهای مختلف تفاوت دارد. عبارت Bank 1 به سمتی از موتور گفته می‌شود که سیلندر شماره یک در آن قرار دارد؛ موتورهای خطی رایج فقط یک بانک دارند.
روش تشخیص و تست سنسور اکسیژن
مرحله اول: شرح دقیق علامت را ثبت کنید
زمان بروز مشکل را یادداشت کنید: موتور سرد است یا گرم، مشکل در دور آرام رخ می‌دهد یا زیر بار، چراغ چک ثابت است یا چشمک‌زن و مصرف سوخت از چه زمانی تغییر کرده است. چراغ چک چشمک‌زن معمولاً می‌تواند با میس‌فایر فعال همراه باشد و باید جدی‌تر پیگیری شود.
مرحله دوم: کد خطا و Freeze Frame را بخوانید
پیش از پاک کردن حافظه ECU، همه کدهای جاری، ذخیره‌شده و Pending را همراه با Freeze Frame ثبت کنید. Freeze Frame نشان می‌دهد خطا در چه دور موتور، دما، بار و سرعتی ایجاد شده است و برای بازسازی شرایط ایراد ارزش زیادی دارد.

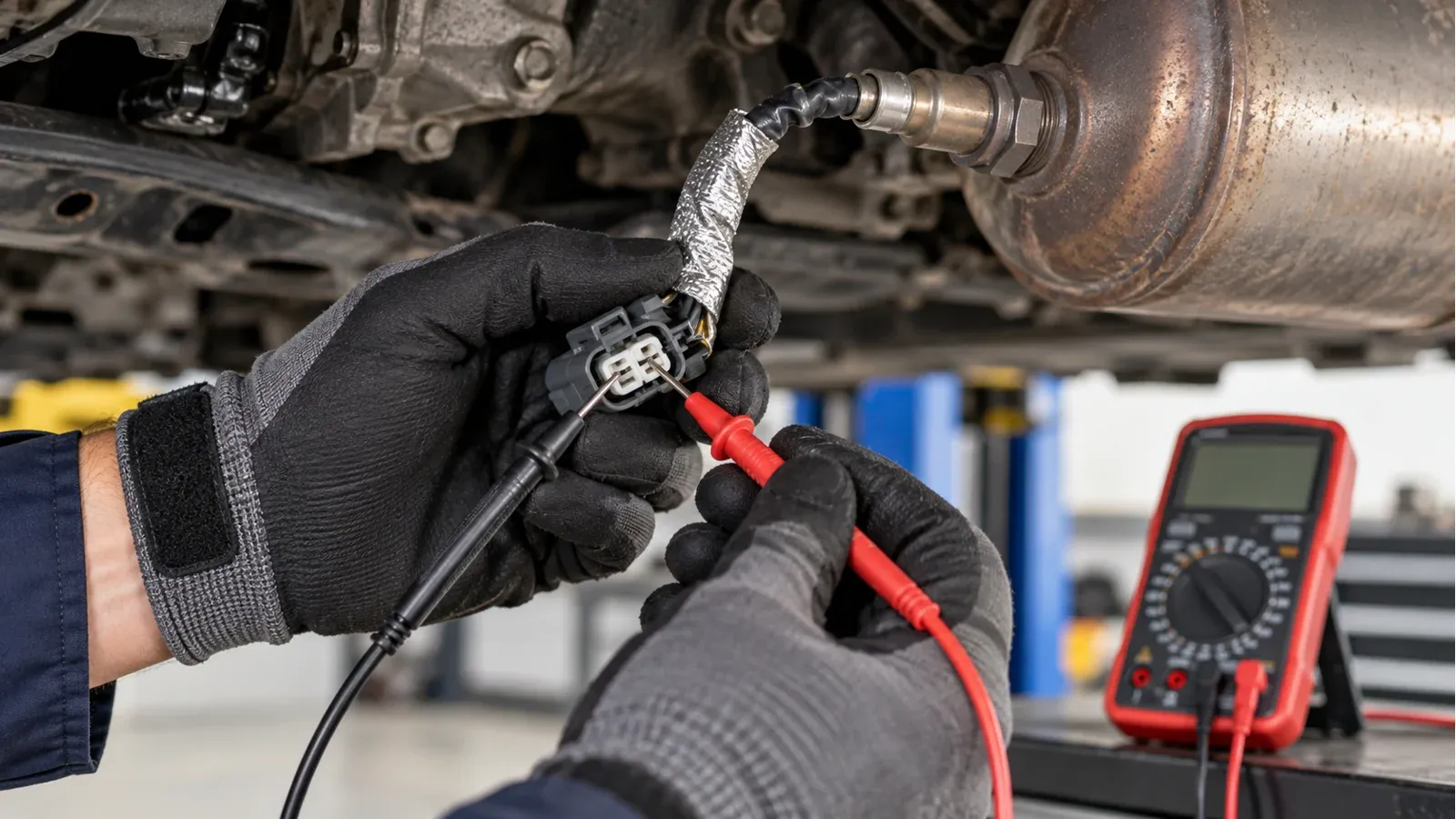

مرحله سوم: بازدید ظاهری انجام دهید
- سوکت لق، آب‌خورده، روغنی یا سولفاته نباشد.
- سیم‌ها با منیفولد و اگزوز داغ تماس نداشته و ذوب نشده باشند.
- دسته‌سیم کشیده، له یا در محل تعمیر قبلی وصله نامناسب نشده باشد.
- پیش از سنسور، نشتی اگزوز وجود نداشته باشد؛ ورود هوای بیرون می‌تواند قرائت را منحرف کند.
- نشتی هوای ورودی، شلنگ وکیوم و مسیر بخارات سوخت بررسی شود.
مرحله چهارم: گرم‌کن سنسور را بررسی کنید
گرم‌کن داخلی کمک می‌کند سنسور سریع‌تر به دمای کاری برسد. برای خطای گرم‌کن، فیوز، رله، تغذیه، اتصال بدنه، مقاومت مدار و پیوستگی سیم‌ها طبق نقشه همان خودرو بررسی می‌شود. اندازه‌گیری روی سوکت اشتباه یا اعمال برق مستقیم ممکن است به سنسور یا ECU آسیب بزند؛ بنابراین رنگ سیم‌ها یا شماره پایه‌ها را بدون نقشه معتبر حدس نزنید.

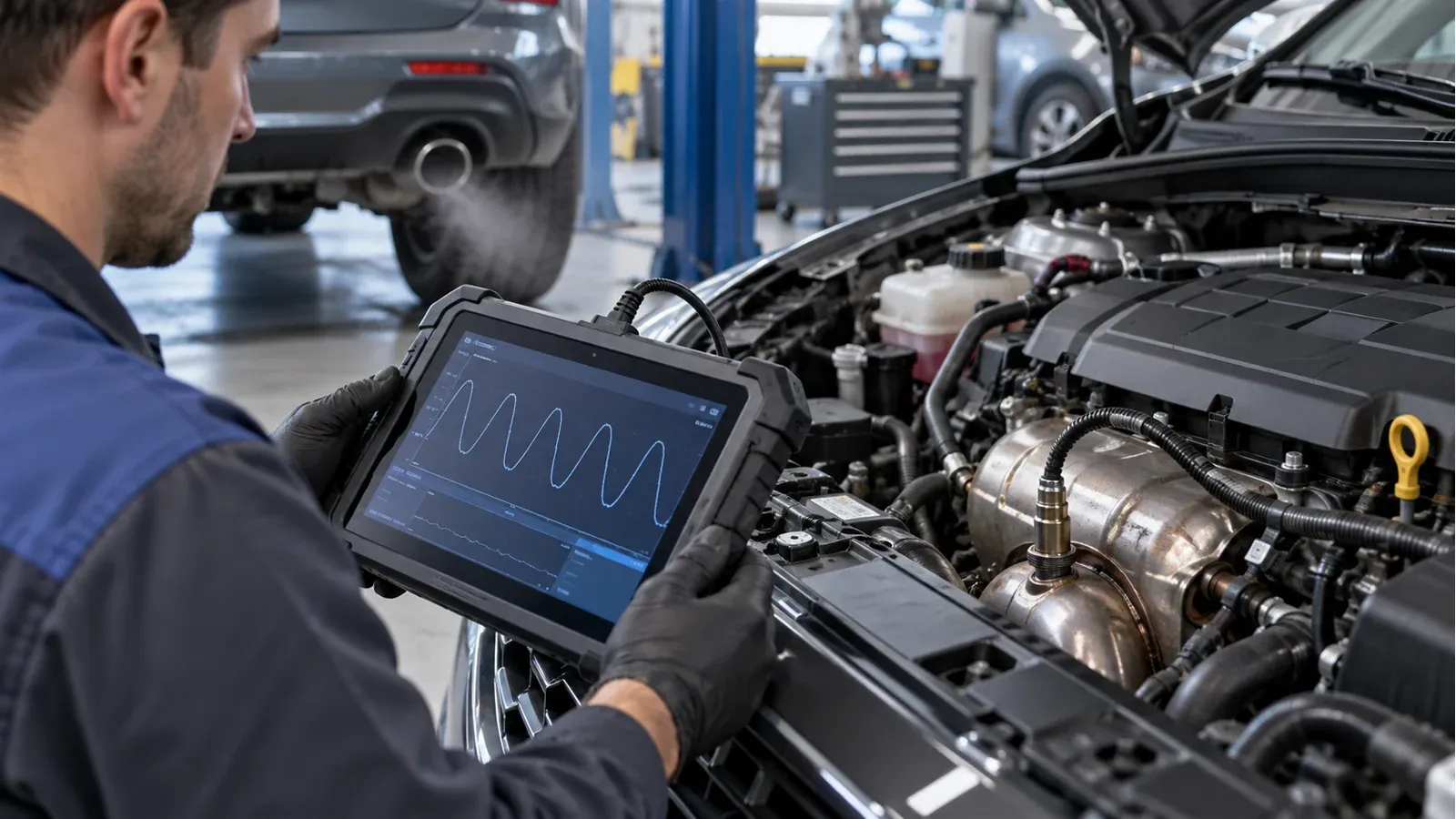

مرحله پنجم: داده زنده را در موتور گرم بررسی کنید
پس از رسیدن موتور به دمای کاری و ورود ECU به حالت Closed Loop، سیگنال سنسور، STFT، LTFT و وضعیت سنسورهای مرتبط بررسی می‌شود. در بسیاری از سنسورهای باریک‌باند سالم، سیگنال بالادست باید به تغییر مخلوط واکنش نشان دهد؛ اما شکل و دامنه سیگنال سنسورهای پهن‌باند متفاوت است. به همین دلیل، انتظار نوسان ثابت بین دو عدد مشخص برای همه خودروها اشتباه است.
سنسور پایین‌دست سالم معمولاً رفتار متفاوت و آرام‌تری نسبت به سنسور بالادست دارد. شباهت زیاد دو نمودار می‌تواند یکی از سرنخ‌های ضعف کاتالیزور باشد، ولی نتیجه قطعی نیست؛ نشتی اگزوز، میس‌فایر و شرایط ناقص تست نیز باید حذف شوند.
مرحله ششم: واکنش سنسور و کل سامانه را بسنجید
تعمیرکار می‌تواند با روش کنترل‌شده و ایمن، واکنش سامانه به تغییر کوتاه‌مدت مخلوط را مشاهده کند. هدف این است که مشخص شود سنسور واقعاً کند یا ثابت است، یا موتور از ابتدا مخلوط نامناسب تولید می‌کند. این آزمون باید با ابزار و دستورالعمل مناسب انجام شود؛ ایجاد عمدی نشتی یا افزودن سوخت در شرایط ناایمن توصیه نمی‌شود.
مرحله هفتم: نتیجه را با اسیلوسکوپ یا ابزار مناسب تأیید کنید
مولتی‌متر برای برخی بررسی‌های پایه مانند تغذیه و پیوستگی مفید است، اما ممکن است تغییرات سریع سیگنال را نشان ندهد. اسیلوسکوپ یا دیاگ با نرخ نمونه‌برداری مناسب، سرعت پاسخ و شکل موج را بهتر آشکار می‌کند. روش تست باید با نوع سنسور و نقشه فنی خودرو سازگار باشد.
کدهای خطای رایج سنسور اکسیژن
شرح فارسی کدها در دستگاه‌های مختلف ممکن است کمی متفاوت باشد. در فهرست زیر، B1S1 یعنی Bank 1 Sensor 1 یا سنسور بالادست بانک یک و B1S2 یعنی سنسور پایین‌دست همان بانک.
- P0130: ایراد عمومی مدار سنسور اکسیژن B1S1؛ سیم‌کشی، سوکت، تغذیه و خود سنسور باید بررسی شوند.
- P0131: پایین بودن ولتاژ مدار B1S1؛ علاوه بر سنسور، مخلوط واقعاً رقیق یا نشتی اگزوز نیز می‌تواند مطرح باشد.
- P0132: بالا بودن ولتاژ مدار B1S1؛ اتصال سیم سیگنال، مخلوط غنی و فشار سوخت نیز باید بررسی شوند.
- P0133: پاسخ کند B1S1؛ آلودگی سنسور، فرسودگی، نشتی یا مشکل احتراق می‌تواند مؤثر باشد.
- P0134: نبود فعالیت قابل تشخیص از B1S1؛ قطعی مدار یا ثابت ماندن سیگنال بررسی می‌شود.
- P0135: ایراد مدار گرم‌کن B1S1؛ فیوز، برق، اتصال بدنه و مقاومت گرم‌کن اهمیت دارند.
- P0136: ایراد عمومی مدار سنسور پایین‌دست B1S2.
- P0137: پایین بودن ولتاژ مدار B1S2.
- P0138: بالا بودن ولتاژ مدار B1S2.
- P0139: پاسخ کند B1S2.
- P0140: نبود فعالیت قابل تشخیص از B1S2.
- P0141: ایراد مدار گرم‌کن B1S2.
- P0171: تشخیص مخلوط بیش از حد رقیق در بانک یک؛ این کد فقط کد سنسور اکسیژن نیست و نشتی هوا، فشار سوخت و انژکتور باید بررسی شوند.
- P0172: تشخیص مخلوط بیش از حد غنی در بانک یک؛ فشار سوخت، انژکتور، ورودی هوا و سنسورهای مؤثر بر سوخت بررسی می‌شوند.
- P0420: بازده کاتالیزور پایین‌تر از حد انتظار؛ این کد به‌تنهایی خرابی کاتالیزور یا سنسور پایین‌دست را ثابت نمی‌کند.
هشدار تشخیصی: کد خطا نام قطعه‌ای نیست که باید بدون آزمون تعویض شود. ECU یک رفتار غیرعادی در مدار یا سامانه را گزارش می‌کند؛ علت ریشه‌ای می‌تواند خود سنسور، سیم‌کشی، نشتی، احتراق، سوخت‌رسانی یا قطعه دیگری باشد.
چه چیزهایی می‌توانند سنسور اکسیژن سالم را متهم کنند؟
- نشتی اگزوز پیش از سنسور و ورود هوای بیرون
- نشتی هوا پس از دریچه گاز یا خرابی شلنگ‌های وکیوم
- فشار پایین یا بالای سوخت و انژکتور معیوب
- شمع، کوئل یا وایر معیوب و ایجاد احتراق ناقص
- خرابی سنسور دمای آب، MAP یا MAF در خودروهای مجهز
- روغن‌سوزی یا ورود ضدیخ به محفظه احتراق و آلوده شدن سر سنسور
- اتصال بدنه ضعیف، افت ولتاژ باتری یا مشکل دسته‌سیم
- خرابی یا گرفتگی کاتالیزور
آیا می‌توان سنسور اکسیژن را تمیز کرد؟
شست‌وشوی سر سنسور با بنزین، تینر، اسپری یا حرارت دادن راه‌حل مطمئنی نیست و ممکن است پوشش حساس سنسور را آسیب بزند. اگر آلودگی ناشی از روغن‌سوزی، ضدیخ‌سوزی یا احتراق ناقص باشد، ابتدا باید علت اصلی برطرف شود. سنسوری که از نظر مدار، گرم‌کن یا سرعت پاسخ خارج از مشخصات است معمولاً به تعویض با نمونه صحیح نیاز دارد.
آیا رانندگی با سنسور اکسیژن خراب خطرناک است؟
ممکن است خودرو همچنان حرکت کند، اما ادامه رانندگی با مخلوط نامناسب می‌تواند مصرف و آلایندگی را بالا ببرد و در صورت غنی بودن شدید یا وجود میس‌فایر، به کاتالیزور فشار حرارتی وارد کند. اگر چراغ چک چشمک می‌زند، موتور شدید می‌لرزد، بوی سوخت خام وجود دارد یا خودرو قدرت طبیعی ندارد، فشار روی موتور را کم کنید و در اولین محل امن برای عیب‌یابی اقدام کنید.
راهنمای انتخاب سنسور اکسیژن جایگزین
برای خرید، فقط نام خودرو یا شباهت سوکت کافی نیست. شماره فنی، محل نصب بالا یا پایین، نوع سنسور، تعداد سیم، آرایش پایه‌ها، طول کابل، رنگ و فرم سوکت، موتور و ECU باید با نمونه قبلی یا کاتالوگ معتبر تطبیق داده شود.
برای نمونه، صفحات زیر مشخصات متفاوتی دارند و نباید به‌جای یکدیگر انتخاب شوند:
- سنسور اکسیژن NTK ساژم روکش سبز سیم کوتاه، شماره فنی OZA608-U2 که در صفحه محصول برای TU3/TU3JP و ECU ساژم ثبت شده است.
- سنسور اکسیژن BOSCH ساژم سیم بلند، شماره فنی 0258006026 که کاربردهای ثبت‌شده آن در همان صفحه درج شده است.
- سنسور اکسیژن BOSCH زیمنس سیم متوسط، شماره فنی 0258006027 که در صفحه محصول برای موتور TU5، ECU زیمنس و محل بالادست ثبت شده است.
کاربردهای بالا فقط مطابق اطلاعات همان صفحات محصول بیان شده‌اند. سال تولید، تیپ، موتور و ECU می‌توانند در یک نام خودروی مشترک متفاوت باشند؛ بنابراین پیش از سفارش، مشخصات قطعه بازشده و خودرو را تطبیق دهید.
چه زمانی تعویض سنسور منطقی است؟
تعویض زمانی منطقی است که پس از بررسی نشتی‌ها، سیم‌کشی، تغذیه گرم‌کن و شرایط موتور، مشخص شود پاسخ سنسور کند یا ثابت است، مدار داخلی آن قطع شده، گرم‌کن خارج از مشخصات است یا آلودگی و آسیب فیزیکی قابل برگشت نیست. تعویض پیشگیرانه باید براساس برنامه سرویس سازنده خودرو انجام شود؛ یک کیلومتر ثابت را نمی‌توان برای همه سنسورها و خودروها توصیه کرد.
جمع‌بندی
علائم خرابی سنسور اکسیژن می‌تواند شامل چراغ چک، افزایش مصرف سوخت، دور آرام ناصاف، افت شتاب، بوی غیرعادی اگزوز، افزایش آلایندگی، ریپ زدن و تغییر غیرعادی اصلاح سوخت باشد. هیچ‌یک از این نشانه‌ها به‌تنهایی تشخیص قطعی نیست.
مسیر درست عیب‌یابی از ثبت علامت و کدها شروع می‌شود، سپس Freeze Frame، نشتی هوا و اگزوز، سوکت و سیم‌کشی، گرم‌کن و داده زنده بررسی می‌شوند. قطعه جایگزین نیز باید براساس شماره فنی، محل نصب، سیم و سوکت، موتور و ECU انتخاب شود؛ نه صرفاً شکل ظاهری یا نام خودرو.
